USI ROTATIVE

Ce este usa rotativa?

Usa rotativa este un sistem de acces in cladiri, care permite circulatia in ambele sensuri prin golul de acces si poate prelua valori mari de trafic pietonal. Prima usa rotativa a aparut la sfarsitul secolului al XIX –lea, in SUA si, datorita avantajelor sale fata de celelalte tipuri de usi de intrare in cladiri, la inceputul secolului al XX –lea, a fost adoptata pe scara larga la cladirile cu numar mare de vizitatori. Usa rotativa este o solutie estetica, eficienta si eleganta de acces, innobileaza fatada pe care este instalata, conferind stil si prestigiu cladirii.

Usa rotativa – componente

O usa rotativa obisnuita are urmatoarele componente principale:

• 1. Turnichet usa rotativa – este un ax vertical, pe care sunt aplicate 4, 3 sau doua panouri (aripile usii rotative); rotirea turnichetului permite intrarea/iesirea persoanelor in/din cladire;
• 2. Tambur usa rotativa – este o incinta, de forma cilindrica, in interiorul careia se roteste turnichetul usii; tamburul are doua deschideri, catre interiorul, respectiv catre exteriorul cladirii; lateralele curbate ale tamburului pot fi vitrare sau opace;
• 3. Capitel usa rotativa – se afla la partea superioara a tamburului, este un fel de spatiu tehnic ce poate adaposti automatizarea (daca usa rotativa e automata), sisteme de iluminat, de ventilatie, difuzoare etc.; la unele tipuri de usi rotative, capitelul poate sa lipseasca, deasupra tamburului fiind doar un acoperis (de obicei din sticla, la usi rotative complet din sticla);
• 4. Acoperis usa rotativa – plasat la partea de sus, are rolul de a inchide tamburul si a-l proteja; de obicei, este din doua parti – una rezistenta la apa (ploaie) la exterior si una ce asigura protectia impotriva prafului, la interior;
• 5. Etansari usa rotativa – sistem de garnituri de tip perie (sintetica sau din par de cal) – impiedica in mare masura circulatia aerului, atunci cand usa este in pozitia „inchis”.
• 6. Automatizare usa rotativa (nu este figurata in desenul de mai sus) – de obicei, este amplasata in capitel, dar exista si varianta de amplasare in fosa, sub pardoseala cladirii; la usi rotative semiautomate, in loc de automatizare se foloseste un sistem de control care limiteaza viteza de rotire a usii si aduce usa in pozitia „inchis” optima, dupa fiecare utilizare.

Tipuri usi rotative

D.p.d.v. al numarului de aripi, in functie de cerintele proiectului, de diametrul usii si de buget, intalnim usi rotative cu 4 aripi, usi rotative cu 3 aripi si usi rotative cu doua aripi. Iata mai jos cateva dintre avantajele fiecarui tip.

Usi rotative 4 aripi – avantaje

Usa rotativa cu 4 aripi este cel mai intalnit tip. Cele 4 aripi sunt amplasate la 90 grade, iar deschiderile de intrare / iesire ale tamburului sunt 1/4 din circumferinta lui. Principalul avantaj este acela ca, in pozitia „usa inchisa” asigura cea mai buna etansare / izolare termica. – cate doua aripi si panourile curbe ale tamburului asigura niste incinte-tampon ce izoleaza interiorul cladirii de exterior. In plus, dupa utilizare usa rotativa cu 4 aripi ajunge repede in pozitia inchisa (are o cursa scurta de facut).
Un alt avantaj, ce poate conta d.p.d.v. arhitectural, ar fi ca usa rotativa in 4 aripi este simetrica.

Usi rotative 3 aripi – avantaje

La usa rotativa in 3 aripi, unghiul dintre aripi este de 120 grade, ceea ce mareste spatiul intre doua aripi (fata de usa rotativa in 4 aripi), dar deschiderile de intrare/iesire ale tamburului sunt de 1/6 din circumferinta lui. La acelasi nivel de dotari si finisaj si la aceleasi dimensiuni usa rotativa in 3 aripi e mai ieftina decat cea in 4 aripi.
Deoarece 3 aripi cantaresc mai putin decat 4, se pot produce usi rotative in 3 aripi cu diametre mai mari decat la usi rotative in 4 aripi.

Usi rotative 2 aripi

Usile rotative in 3 sau 4 aripi pot fi cu actionare manuala sau automate. Usile rotative in doua aripi sunt usi rotative foarte mari (au diametre intre 3500 si 5000 mm sau chiar mai mari), deci vor fi produse doar in varianta automata, cu toate sistemele de siguranta disponibile. La usa rotativa in 2 aripi, cele doua aripi sunt amplasate la 180 grade, iar spatiul intre ele este maxim. In plus, deschiderea intrare/iesire a tamburului poate fi foarte mare, ceea ce recomanda folosirea acestor usi rotative de capacitate mare la centre comerciale mari, aeroporturi, gari, cladiri publice mari etc.

Usi rotative mall

Cel mai adesea, fiind vorba de usi rotative de mare capacitate, vor fi usi rotative cu trei sau doua aripi. Avand diametre mari, deci fiind usi grele, vor fi usi rotative automate, prevazute cu toate sistemele de siguranta disponibile. Cele cu diametre foarte mari, pot avea, in zona centrala sau la capetele celor doua aripi, mici spatii vitrate inchise (tip vitrina) in care se pot expune produse, pot fi amplasate manechine etc.

Usa rotativa manuala

Daca prin usi rotative manuale intelegem acele usi care nu au niciun fel de sistem de reglare a vitezei de rotire si de control al pozitiei aripilor si care sunt actionate prin impingere de persoanele ce trec prin ele, atunci usa rotativa cu actionare manuala este din ce in ce mai rar intalnita. Va avea diametre de 1600-2200 mm si aripi usoare (diametre mai mari si greutati mai mari ale aripilor ar mari pericolul de accidentare, avand in vedere ca nici viteza de rotire nu este controlata). Cei mai multi producatori de usi rotative limiteaza diametrele si modelele disponibile la usi rotative manuale. Evident, usa rotativa manuala este o usa rotativa ieftina, dar aplicabilitatea ei este limitata. Trebuie considerat si faptul ca, nefiind monitorizata / controlata pozitia aripilor, la repaus usa poate fi intr-o pozitie care permite circulatia aerului si pierderile de caldura din cladire.

Usa rotativa automata

Este acea usa rotativa care este actionata de un motor electric, controlat de o unitate de comanda cu microprocesor si este dotata cu senzori (radare) pentru detectarea prezentei persoanelor si cu sisteme de siguranta care previn accidentarile.

Functionare usa rotativa automata: Cand unul dintre senzorii (radarele) de activare detecteaza o persoana ce se apropie de usa, aripile usii incep sa se roteasca cu o viteza sigura, controlata; persoana intra intre aripile usii, trece prin tambur si iese in partea cealalta. Daca, in rotirea sa, usa imtampina un obstacol sau daca intrarea in tambur a persoanelor nu se poate face in siguranta, sistemele de siguranta intrerup rotirea usii. Cele mai multe usi automate rotative au si butoane speciale pentru persoanele cu handicap locomotor – la apasarea butonului, viteza de rotire a usii este redusa.

Functionare usa rotativa automata / semiautomata

Usi rotative automate – avantaje

Fata de o usa rotativa manuala, o usa rotativa automata are cateva avantaje, dintre care enumar aici:

• operarea se face la o viteza controlata, ceea ce previne accidentarile;
• permite controlul pozitiei aripilor, cand usa este in repaus;
• este posibila dotarea sa cu sisteme de siguranta pentru usi automate, care minimizeaza si mai mult posibilitatea producerii de accidente;
• nu necesita atingere – in spatiile foarte aglomerate este mare riscul de transmitere de germeni patogeni prin atingere;
• confera prestigiu cladirii;

Sisteme siguranta usi rotative automate

Fiind usi grele, cu inertie mare, ce pot genera forte importante de lovire / strivire si au zone de forfecare, orice producator de usi rotative trebuie sa tina cont de cerinte de siguranta pentru utilizatori. Pentru Europa, cerintele de siguranta ale usilor automate (fie ele rotative, glisante sau pivotante) sunt reglementate de Norma Europeana EN 16005.

Zonele potential periculoase sunt monitorizate de senzori de siguranta, la partea de jos a aripilor si pe muchiile verticale ale tamburului pot exista muchii de siguranta („safety edges”), in afara si in interiorul tamburului pot fi amplasate butoane speciale pentru persoane cu handicap, unele zone pot fi monitorizate de fotocelule (bariere luminoase) etc. Toate aceste sisteme de siguranta pt. usi automate rotative au, in esenta rolul de a evita si/sau de a limita riscul lovirii, impiedicarii, dezechilibrarii persoanelor care circula prin usa.

EN 16005 - usi actionate electric sau hidraulic, pentru trafic pietonal - Siguranta in exploatare - Cerinte si metode de testare este norma europeana cu care trebuie sa fie conforme orice usi rotative automate comercializate in U.E. Iata cateva aspecte mai importante:

• la o usa rotativa automata, motorul va fi construit astfel incat sa miste si sa opreasca usa intr-un mod sigur, in caz de utilizare normala si utilizare gresita previzibila; motorul va fi prevazut cu toate conexiunile necesare pentru terminalele de pornire/oprire si de siguranta;
• componentele de siguranta vor fi conforme cu norma europeana EN 13849-1;
• nu se accepta muchii vii (ascutite), iar sticla sparta nu trebuie sa genereze cioburi taioase (sunt potrivite pt. utilizare la usi rotative sticla securizata (calita) si sticla laminata, dar NU se accepta sticla float si sticla armata.
• producatorul va lua masuri sa impiedice demontarea accidentala, deraierea si deformarea permanenta a pieselor ce compun usa rotativa;
• daca usa rotativa poate fi actionata si manual, manerele nu vor avea risc de agatare, forfecare sau ciupire, impreuna cu elementele adiacente lor;
• la setarea parametrilor pentru usi rotative automate automate se considera ca pietonul se apropie de usa in mers normal, in ritm de plimbare;
• zona de detectie a unui senzor de detectie miscare (radar de prezenta) va fi de minim 1500 mm (de la centrul deschiderii) si se vor amplasa cati senzori sunt necesari pentru acoperirea in intregime a zonei;
• usile rotative se vor produce astfel incat riscurile de strivire, forfecare, lovire ori agatare si tragere sa fie evitate sau zonele de risc sa fie monitorizate - monitorizarea se va face pana la o inaltime de 2,5 m de la pardoseala finita;
• forta necesara pentru a opri manual o usa ce se misca nu va depasi 67 N; energia cinetica a unei usi rotative in miscare va fi de maximum 1,69 J
• la usi rotative, viteza de rotatie maxima (periferica) e de 1000 mm/s (usi cu diametru sub 3000 mm) ori de 750 mm/s (la diametre peste 3000 mm);
• distanta dintre muchia extrema a aripii usii rotative si orice alt element trebuie sa fie de minimum 25 mm, pentru a evita prinderea degetelor;
• orice protuberanta in interiorul tamburului unei usi rotative nu va depasi 10 mm;
• pardoseala din tambur va putea avea o abatere de planeitate de cel mult 4 mm, in zona "maturata" de aripile ce se rotesc; daca in tambur este un stergator de picioare, orice gol din acesta poate fi de cel mult 4 mm latime;
• luftul (spatiul de sub aripa usii) nu va fi peste 8 mm, in caz contrar se protejeaza cu muchii de siguranta (PSPE, ESPE); se vor folosi muchii de siguranta in toate zonele cu risc de forfecare; forta dinamica maxima admisa, dupa activarea dispozitivului de siguranta este de 150N;
• toate usile vor fi dotate cu o comanda (buton) de oprire de urgenta, conform cu EN 13850;
• zona in care se misca aripile usii rotative va fi iluminata, natural sau artificial, cu o intensitate de cel putin 50 lx (masurata la 1 m de pardoseala, in centrul compartimentului);

Usi rotative securitate

In unele situatii, poate fi necesara o usa rotativa de securitate, care sa restrictioneze accesul in anumite zone, permitand doar intrarea persoanelor autorizate. Sunt usi rotative speciale, dotate cu sisteme de control acces si, deoarece trecerea prin ele presupune validare, nu au capacitatea de trafic a unor usi rotative uzuale. Pot fi si usi rotative antiefractie, de clasa antiefractie RC2 sau RC3. Ceva mai multe detalii despre clase de rezistenta antiefractie gasiti in tabelul din articolul despre usi de intrare, de pe codeus.ro.

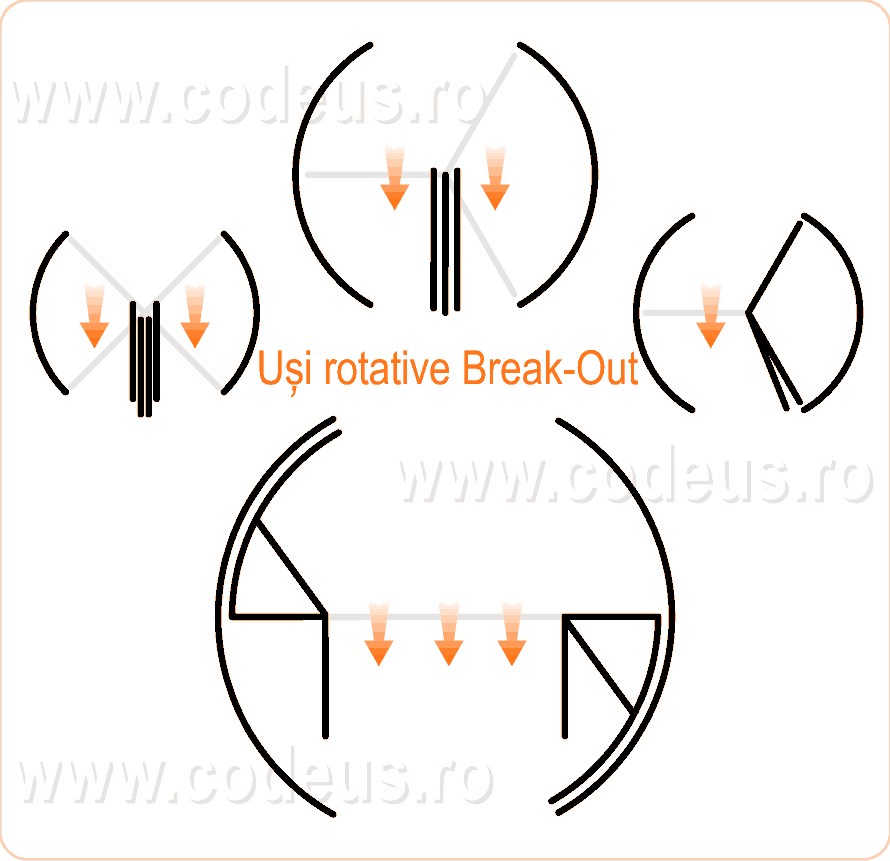

Usa rotativa break-out

Atunci cand spatiul adiacent unei usi rotative o permite, se pot prevedea langa aceasta usi de evacuare obisnuite, pe balamale. Insa, uneori, este necesar ca evacuarea in caz de incendiu sa se faca chiar prin usa rotativa. In acest caz este nevoie de usi rotative cu sistem break-out. La acestea, in caz ca se aplica o anumita presiune pe aripile usii, acestea se pliaza pe langa ax si permit trecerea libera prin usa a persoanelor care se evacueaza.

In functie de necesarul de fluxuri de evacuare din scenariul de securitate la incendiu, este posibil ca doar plierea unei singure aripi a usii sa fie suficienta, dar mai intalnite sunt sisteme breakout pentru usi rotative care asigura plierea tuturor aripilor.

Montaj usa rotativa

De obicei, usa rotativa se monteaza cu axul in planul vertical al fatadei cladirii. Exista si variante de montaj retras (mai mult sau mai putin) din planul fatadei:

O conditie esentiala pentru un montaj usa rotativa corect este ca pardoseala pe care se monteaza usa sa fie plana si orizontala.
In functie de tipul de usa rotativa ce se monteaza, detaliile de montaj la pardoseala difera:

• la o usa rotativa ieftina, lagarul inferior al axului se monteaza direct pe pardoseala finita;
• a o usa rotativa cu inel de pardoseala pentru stergator de picioare, cota pardoselli finite va fi acceasi cu cea a suprafetei superioare a stergatorului de picioare, iar usa rotativa se livreaza cu un inel (o rama pt. stergatorul de picioare) ce se inglobeaza in pardoseala;
• la o usa rotativa automata fara capitel (de ex., o usa rotativa automata complet din sticla), automatizarea se instaleaza intr-o caseta ce se amplaseaza intr-o fosa, sub nivelul pardoselii finite.

Uzual, aripile usii rotative si panourile curbe ale tamburului sunt rame din profile de aluminiu, vitrate cu geam laminat, iar montarea tamburului se face ca la tamplaria din aluminiu. Producatorul livreaza solutia de conectare intre fatada cladirii si tamburul usii rotative.
Bineinteles, axul usii rotative si panourile curbe ale tamburului trebuie sa fie perfect verticale. Producatorul usii rotative livreaza odata cu usa un desen cotat (pe care apar toate cotele relevante, necesare unui montaj corect) si instructiuni detaliate de instalare, ce trebuie respectate intocmai la montaj. La usile automate rotative, se livreaza si manual de instalare si programare pentru automatizare.
