MASĂ HIDRAULICĂ

Ce este o masă elevatoare hidraulică și cum funcționează?

Masa hidraulică este o soluție ridicare pentru proiecte industriale și logistice, folosită preponderent la descărcarea / încărcarea camioanelor, atunci când nu se poate folosi o rampă de egalizare încastrată în soclul halei sau o rampă de încărcare mobilă, manipulabilă cu motostivuitorul. De obicei, masa hidraulică de ridicat se folosește pentru marfă paletizată, iar manipularea paleților (încărcarea mărfii pe platforma foarfecă și poziționarea paleților în camion) se face, de către un operator uman, cu un transpalet – manual sau electric.

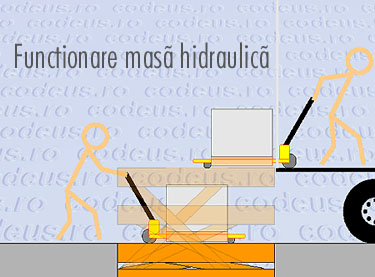

Masă hidraulică – funcționare

Click pt. animatie si detalii

• masa hidraulică e în fosă, în poziția coborât; paletul este încărcat pe platformă cu un transpalet;
• masa hidraulică e acționată și ridică paletul la înălțimea podelei camionului; se basculează „limba” platformei pe podeaua camionului;
• cu ajutorul transpaletului, se mută paletul de pe platforma hidraulică în camion și se poziționează; masa hidraulică e gata să coboare și să preia alt palet.

De obicei, pe mese hidraulice de încărcare camioane nu se transportă decât marfă. Există modele la care se permite și prezența operatorului uman în timpul operării platformei foarfecă, acestea având dotări suplimentare de siguranță specifice (balustradă perimetrală, poartă de acces, telecomandă acționare etc.).

Bineînțeles, masa hidraulică se poate utiliza și la descărcarea camioanelor sau dacă marfa paletizată trebuie coborâtă/ridicată din/în hala depozit. De obicei, e necesară o asemenea platformă de ridicare tip foarfecă atunci când cota zero a halei (depozitului) e la nivelul carosabilului și marfa paletizată trebuie ridicată la nivelul podelei de încărcare a camionului (TIR-ului). Vedeți detalii în articolul proiectare tehnică încărcare camioane.

Centrele logistice și halele de depozitare moderne se realizează cu soclu și diferență de nivel (aproximativ +1,20 m) față de carosabil, ceea ce face posibilă folosirea unor rampe de egalizare încastrate în soclul halei (care asigură o încărcare/descărcare mai rapidă). Mesele hidraulice de ridicat se folosesc în cazurile în care nu e necesară o încărcare rapidă a camionului, iar cota zero a halei e la nivelul carosabilului. Deși nu este o soluție foarte eficientă și nici ieftină, sunt situații când o platformă de ridicare la înălțime (masă elevatoare hidraulică) e singura soluție posibilă și nu poate fi evitată. Necesitatea apare adesea la proiecte de renovare sau de schimbare a destinației unei hale industriale (de exemplu, din hală de producție în hală de depozitare).

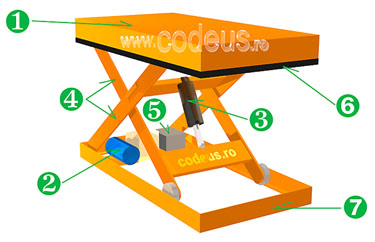

Masă hidraulică – alcătuire

Click pt. detalii

Cum alegem masa elevatoare potrivită?

• Capacitatea de ridicare - o alegem luând în considerare greutatea maximă a paletului (paleților) de marfă ce se vor manipula; e recomandat să se considere, suplimentar, o rezervă de 10-20%;
• Fixă sau mobilă? Dacă vorbim de o capacitate de ridicare mai redusă, masa elevatoare poate fi mobilă (pe role) și poate fi mutată după nevoi, dacă pardoseala este plană și netedă; peste o anumită capacitate de ridicare (1500 - 2000 Kg), platforma de ridicare tip foarfecă nu poate fi decât fixă, amplasată pe pardoseală sau în fosă;
• Cursa utilă (înălțimea de ridicare) e bine să fie aleasă și ea cu o rezervă și poate influența și varianta constructivă a platformei - la înălțimi mari, va fi necesară o masă cu foarfecă dublă, iar în cazul instalării în fosă, foarfeca dublă va mări considerabil adâncimea fosei.
• Dimensiunile platformei - va fi pentru un singur palet sau pentru mai mulți, este vorba despre europaleți sau paleți atipici, operatorul uman va fi pe platformă sau nu, în timpul operării?
• Mediul de lucru - masa hidraulică va fi operată la exterior sau la interior, e posibil să fie expusă la temperaturi extreme, la interior e posibil să fie mediu coroziv sau umed? Pentru industria alimentară sau farmaceutică, alegem mese hidraulice de inox sau cu ulei hidraulic certificat alimentar.
• Frecvența de utilizare (Ciclul de lucru) - dacă masa va fi utilizată intens, constant (de exemplu, într-o linie de asamblare, un conveior), este esențial să ne asigurăm că motorul și cilindrii sunt proiectați pentru cicluri de lucru intensive.
• Nivelul de siguranță în exploatare necesar - sunt necesare îngrădiri, muchii de contact (safety edge) sau alte elemente de siguranță?

Fiind un produs complex și cu preț ridicat, este crucială alegerea corectă a platformei tip foarfecă. Poate părea tentantă o variantă mai ieftină, dar nu 100% potrivită aplicației și cerințelor proiectului. Dar alegând exact masa hidraulică potrivită, chiar la un preț mai mare, vom face, în mod sigur economie, pe termen lung, micșorând CTO (Costul Total de Operare) / TCO (Total Cost of Ownership).

Capacitate ridicare mese hidraulice

Capacitatea de ridicare a platformelor elevatoare variază foarte mult, între 1 t (1000 kg) și 12 t (12000 kg). Există și platforme de ridicare cu capacități de 300 sau 500 Kg. Pentru cele folosite ca tehnică încărcare camioane, deoarece capacitatea transpaleților e de 1500–3000 kg și greutatea proprie a transpaleților este, uzual, între 50 kg și 150 kg, capacitatea de ridicare des întâlnită la o masă hidraulică încărcare/descărcare camioane poate fi de 1,5–4 t (1500–4000 kg).

Masa hidraulică – protecție anticoroziune

Ca și la rampe hidraulice, există două variante de protecție anticorozivă mese hidraulice: vopsit (cel mai adesea, prin imersie) sau galvanizat. Bineînțeles, o masă hidraulică ieftină va fi vopsită, nu galvanizată. Pentru aplicații specifice (alimentare, farmaceutice) pot fi solicitate mese hidraulice din oțel inoxidabil (complet din inox sau doar cu platforma din inox și mecanism foarfece galvanizat).

Referitor la mese hidraulice galvanizate, se poate discuta puțin: o protecție anticoroziune foarte bună se face prin galvanizare la cald prin imersiune („hot dip galvanized”). Un producător de mese hidraulice serios le va livra pe cele zincate (galvanizate) protejate conform acestui procedeu. Deoarece o baie de galvanizare mare (capabilă să preia structuri metalice spațiale sudate) e foarte costisitoare, unii producători galvanizează doar elementele mai mici, iar structurile mari le realizează din profile galvanizate sudate, vopsind sudurile cu ceva asemănător zincului – acest procedeu nu asigură, nici pe departe, protecția anticoroziune oferită de galvanizarea la cald prin imersiune. Pentru cineva cu experiență, nu e greu să deosebească o masă hidraulică galvanizată prin imersiune (hot dip galvanized) de una ce doar pare bine galvanizată.

Instalare mese hidraulice

De cele mai multe ori, masa hidraulică se instalează într-o fosă, astfel încât atunci când e pliată, platforma ei să fie la nivelul pardoselii / carosabilului. În afara dimensiunilor potrivite, corelate cu gabaritul platformei foarfecă, fosa va îndeplini, cumulativ, două condiții importante:

1. Fundația (fundul) fosei va fi dimensionată în conformitate cu caracteristicile mesei hidraulice (capacitate de ridicare, masă proprie, caracteristici cadru de bază etc.); NU se va accepta o placă subțite, slab armată, din beton de clasă inferioară.
2. Fosa va avea sistem de evacuare a apelor pluviale (scurgere); având în vedere că, adesea, masa hidraulică de ridicat este expusă ploii și deoarece în fosă sunt cabluri electrice și cutia de comandă, e foarte important ca apa să nu poată stagna în fosă.

Odată executată fosa, după ce betonul a atins capacitatea portantă necesară, se poate trece la montarea propriu-zisă. În mare, operațiunile de instalare masă hidraulică de ridicat sunt:

• înainte de instalare, asigurați-vă că masa hidraulică este în bună stare și nu a fost deteriorată la transport/descărcare;
• se poziționează masa hidraulică în fosă, se verifică orizontalitatea, se calează și se fixează, conform instrucțiunilor producătorului;
• se poziționează panoul de comandă cu butoane, în poziția în care operatorul uman al platformei are vizibilitatea optimă;
• se realizează conexiunile electrice între panoul de comandă, cutia de comandă și motor;
• se poziționează în fosă cablurile electrice și furtunurile hidraulice astfel încât să nu existe risc de forfecare (tăiere), atunci când masa hidraulică funcționează;
• se verifică nivelul lichidului hidraulic, se completează dacă e necesar;
• se îndepărtează elementele de blocare la transport și/sau de prindere/manipulare;
• se conectează la sursa de alimentare și se face o cursă de probă;
• se setează (dacă există) parametrii configurabili;
• se face instructajul de utilizare (cu persoanele ce vor opera masa hidraulică) și se predau instrucțiunile de utilizare;
• se întocmesc documentele de recepție și de punere în funcțiune.

Utilizare / operare mese hidraulice

Operatorul uman al platformei foarfecă e răspunzător pentru siguranța sa și a celor din jur, cât timp operează masa hidraulică de ridicat.
Înainte de începerea lucrului, se verifică starea mesei hidraulice și dacă nu există obiecte pe platformă ori în jurul ei, care să împiedice funcționarea corectă.

Butoanele din panoul de comandă („sus” și „jos”) sunt de tip „mână-moartă” – masa hidraulică funcționează doar atât timp cât butonul este apăsat. Panoul de comandă va fi acolo unde oferă operatorului uman vizibilitate maximă la platformă și zona adiacentă. Pe panou există și un switch de oprire a alimentării. Când platforma de ridicare tip foarfecă nu e folosită, acest comutator trebuie să fie pe poziția „0”. Operarea mesei hidraulice se va face respectând normele de protecția muncii, iar operatorul va purta echipament de protecție corespunzător.

Întreținere și mentenanță mese hidraulice

Se fac revizii periodice, doar de către personal calificat și autorizat, conform instrucțiunilor producătorului și reglementărilor legale în vigoare. Dacă e necesară înlocuirea unei piese, după înlocuire se fac teste minuțioase de funcționare.
Masa elevatoare, având lagăre și piese metalice în mișcare, necesită gresare periodică.

Orice inspecție sau intervenție sub platformă, cu aceasta în poziția ridicată, se va face NUMAI DUPĂ BLOCAREA PLATFORMEI CU DISPOZITIVELE DE SERVICE.

Lunar, se va face o inspecție vizuală, verificând nivelul lichidului hidraulic, eventuale scurgeri din valve ori furtunuri, integritatea cablurilor electrice, rolele și siguranțele mecanismului foarfecă, muchiile de siguranță, fixarea cadrului în fosă. Rezultatele verificărilor se vor înscrie într-un Jurnal de Verificări Periodice.

Norme de siguranță și conformitate CE

• EN 1570-1:2011+A1:2014 – Cerințe de siguranță pentru mesele elevatoare. Mese elevatoare ce deservesc până la două locuri de încărcare;
• EN 60204-1 – Siguranța mașinilor – echipamentul electric – Partea 1: Cerințe generale;
• ISO 12100-2:2003 – Siguranța mașinilor – concepte de bază, principii de proiectare – Partea a 2-a: Principii tehnice;
• EN IEC 61000-6-2 – Compatibilitate electromagnetică (EMC) Partea 6-2: Standarde generice – standard de imunitate pentru medii industriale.

Începând cu 16 martie 2026, versiunea actualizată EN 1570-1:2024 devine singurul standard armonizat care oferă prezumția de conformitate pentru mesele elevatoare ce deservesc până la două niveluri fixe. Acesta impune:

• Viteza de ridicare: Nu trebuie să depășească 0,15 m/s, cu excepția cazurilor specifice unde siguranța este garantată prin poziționare.
• Sistem de comandă "Dead man": Funcționarea (ridicarea/coborârea) este permisă doar cât timp butonul este apăsat continuu de operatorul uman.
• Oprire de urgență: Este obligatorie prezența unui buton de oprire de urgență accesibil rapid.
• Cadru cu muchie siguranță (barieră tactilă / safety edge): Sub perimetrul platformei trebuie instalat un cadru tactil care oprește imediat coborârea la atingerea unui obstacol (protecție pentru picioare).

Mese hidraulice certificate – marcaj CE

• tipul de masă hidraulică (denumirea comercială);
• descrierea produsului (de ex.: Lifting Table);
• nr. – numărul de serie (unic pentru fiecare masă);
• nr. comandă (numărul sub care a fost înregistrată comanda la producător);
• anul (și luna) producerii;
• informații despre producător (denumire, adresă);
• capacitatea de încărcare;
• clasificare grad de protecție IP (pentru motor, cutie comandă, conexiuni, cabluri);
• referire la standardul aplicabil (EN 1570);
• marcajul CE;
• categoria de mese elevatoare din care face parte produsul (1, 2, 3, 4 sau 5 – vezi tabelul de mai jos).

Mese hidraulice – autorizare ISCIR

Utilizatorii de mese hidraulice trebuie să știe că, pentru a le putea folosi în deplină legalitate, trebuie să le înregistreze și să le supună verificării I.S.C.I.R. (Inspecția de Stat pentru Controlul Cazanelor, Recipientelor sub Presiune și Instalațiilor de Ridicat). Popular, se spune că masa elevatoare trebuie iscirizată (ISCIR-izată). Utilizatorul (proprietarul) unei mese hidraulice e obligat să contacteze un Responsabil cu Supravegherea și Verificarea Tehnică a Instalațiilor (R.S.V.T.I.), ce se va asigura că masa hidraulică de ridicat înregistrată la ISCIR este instalată, utilizată și întreținută conform normelor legale în vigoare. Vor fi necesare niște documente de la producătorul mesei hidraulice, se vor întocmi niște documente referitoare la instalarea mesei hidraulice, iar aceasta va putea fi utilizată câtă vreme utilizatorul/proprietarul respectă anumite reguli.

Înregistrarea la ISCIR a unei mese hidraulice cade în sarcina utilizatorului final (a proprietarului), dar orice furnizor / producător de mese hidraulice va trebui să furnizeze, odată cu produsul conform, toate documentele necesare înregistrării la ISCIR. De menționat că aceste documente se întocmesc în diverse faze (înainte de montaj - recepția fosei, în timpul montajului sau la final), deci reprezentantul ISCIR trebuie contactat încă din faza de proiectare a investiției.

Masă hidraulică – preț

În funcție de tip, dimensiuni, capacitate de ridicare, înălțime de ridicare, protecție anticoroziune, accesorizare și producător, prețul unei mese hidraulice fixe poate fi între 2.000 și 40.000 euro. De exemplu, pentru 2.000 euro, puteți găsi o masă hidraulică de 0,7 × 1,5 m, care ridică 500 sau 800 kg la o înălțime de 1 m.

Puteți găsi, pe codeus.ro, și alte articole despre tehnică încărcare camioane: tehnică andocare camioane – generalități, rampe de egalizare, norme proiectare tehnică încărcare.
