Ce sunt ușile rapide și în ce tipuri de proiecte industriale se folosesc?
Ușile rapide sunt sisteme de închidere industriale automatizate, cu viteză mare de deschidere și închidere, utilizate pentru controlul eficient al fluxurilor și al mediului ambiental interior. Le întâlnim frecvent integrate în proiecte industriale precum hale de producție, depozite logistice, camere frigorifice și spații cu cerințe ridicate de igienă (din industria alimentară și farmaceutică).
În categoria de uși rapide pot fi incluse atât uși flexibile – uși rapide PVC, cât și uși rigide (uși secționale rapide, rulouri rapide, uși rapide folding / pliante etc.). Cel mai des vom întâlni uși rapide din PVC, care pot fi atât de interior, cât și de exterior.
Avantaje uși rapide industriale
Necesitățile de eficiență operațională, de automatizare a accesului industrial și a proceselor industriale, de control și optimizare a fluxului logistic de marfă, de reducere a pierderilor de energie și optimizare a costurilor operaționale, de reducere timpi de așteptare au generat un tip de ușă industrială complexă, cu deschidere rapidă, care vine cu beneficii notabile, cele mai importante fiind:- viteză mare și foarte mare de deschidere;
- durabilitate ridicată (garantată pentru sute de mii de cicluri închis / deschis);
- capacitate de etanșare bună;
- sisteme de siguranță pentru marfă și personal;
- varietate mare de sisteme de acționare (cu sau fără atingere).
Ce tipuri de uși rapide există și cum le alegem în funcție de aplicație?
Există mai multe tipuri de uși rapide (d.p.d.v. tip de deschidere și material), inclusiv uși rapide din PVC, din aluminiu, din panouri sandwich, uși rapide pentru camere frigorifice și uși rapide cleanroom (pentru camere curate) sau antiexplozie. O ușă rapidă se alege în funcție de:- amplasare (la interior sau exterior);
- aplicație (cu sau fără cerințe speciale - de viteză, de igienă, anti-EX, posibilitate de spălare cu jet etc.);
- frecvența de utilizare și tipul de trafic (marfă, persoane, conveioare);
- dimensiuni necesare pentru golul de trecere;
- condițiile de mediu (exterior și interior);
- nivelul de izolare termică / fonică necesar în proiectul industrial.
1. Uși rapide PVC
La acest tip de ușă rapidă, cortina ușii e din PVC de 1 mm, 1,5 mm sau 2 mm grosime, material transparent ori opac (cel mai adesea, cortina ușii e o combinație de PVC transparent și PVC opac). Cortina ușii glisează prin două ghidaje laterale și se înfășoară pe un ax, deasupra golului în perete. Ușa e acționată de un motor electric alimentat la 220 V sau 380 V, cuplat la un panou de comandă, din care se poate închide / deschide / opri ușa. Ușa rapidă PVC asigură o oarecare separație între două incinte interioare ori între o incintă interioară și exterior și permite circulația cu viteze mari (motostivuitoare, mijloace auto etc.).
În cazul ușilor rapide din PVC pentru camere frigorifice (de refrigerare sau congelare), materialul utilizat va fi special pentru aceste aplicații, păstrându-și elasticitatea la temperaturi foarte scăzute. Pentru izolare termică superioară, există uși flexibile rapide, cu cortina din spumă specială, de 10 - 20 mm grosime.
Click pt. detalii alcătuire
Componente ușă rapidă

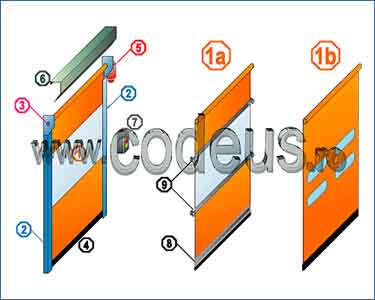

Conform desenului de mai sus, motorul ușii rapide poate fi amplasat în stânga sau în dreapta și necesită un spațiu liber pentru montaj. Există și uși rapide cu roluire cu motor tubular (motor amplasat în interiorul axului pe care se înfășoară cortina ușii rapide), dar sunt mai puțin folosite, motoarele tubulare fiind mai puțin fiabile.
D.p.d.v. al modului de retragere a cortinei din PVC, se întâlnesc două tipuri principale de uși rapide PVC:- uși rapide cu împachetare (uși rapide cu pliere);
- uși rapide cu roluire.
Fiecare dintre cele două tipuri de mai sus are avantajele și dezavantajele sale și trebuie ales încă din faza de proiectare, în funcție de cerințele și specificul fiecărei situații. Alegerea corectă a ușii rapide, a tipului și caracteristicilor ei, asigură o comportare corectă în exploatare, conform cerințelor proiectului și o bună fiabilitate.
1.1 – Uși rapide cu împachetare
Sunt numite și uși rapide cu pliere și, destul de des, sunt utilizate ca uși rapide de exterior, în principal fiindcă alcătuirea și modul lor de pliere permit inserarea în cortină a unor rigidizări (bare rigide orizontale) ce măresc rezistența la vânt a ușilor rapide cu împachetare. Puteți citi pe codeus.ro un articol despre rezistența la vânt a ușilor industriale.

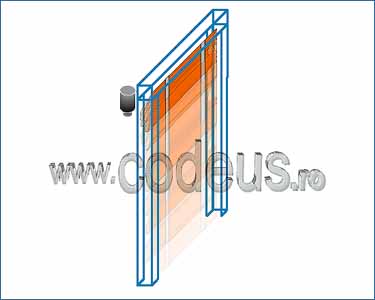

Click pt. animație
Atunci când ușa rapidă e complet deschisă, cortina ei se împachetează în niște pliuri suprapuse, la partea de sus. În funcție de situația de la fața locului și de tipul de montaj (în gol ori pe perete – în spatele golului), cortina pliată (când ușa rapidă e complet deschisă) poate să atârne în golul din perete sau pliurile pot fi „ascunse” în spatele buiandrugului, deasupra golului intrării.
La uși rapide cu împachetare, viteza de deschidere se încadrează, de obicei, între 0,7 m/s și 1,2 m/s. Nu au sisteme electronice complicate de siguranță, ceea ce le face mai puțin susceptibile la defectări dese. Folosite acolo unde se potrivesc, sunt o soluție fiabilă, care nu necesită activități complicate de mentenanță în exploatare, fiind o variantă de uși rapide ieftine.
Cortina poate fi opacă, cu zone transparente (tip hublou) sau, mai rar, cu o bandă transparentă pe întreaga lățime a ușii. Cortina ușii fiind din PVC de 1–2 mm grosime, nu putem avea pretenții de izolare termică la uși rapide PVC, ci doar de împiedicare a circulației aerului.
Voi detalia ușile rapide cu împachetare într-un articol separat.1.2 – Uși rapide cu roluire
Deși există și soluții pentru exterior (cu rezistență la vânt), cel mai adesea întâlnim uși flexibile rapide cu roluire, de interior. Trebuie avut în vedere că, chiar și la interior, între încăperi mari se pot crea curenți puternici de aer care ar justifica utilizarea unor uși rapide PVC cu rezistență la vânt.

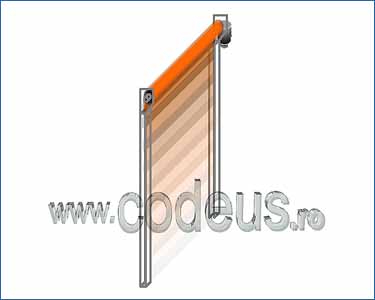

La ușile rapide cu roluire, cortina ușii rapide se înfășoară pe un ax, deasupra golului:Click pt. animație
Principalul avantaj al acestor uși ar fi că axul cu cortina rulată ocupă mai puțin spațiu decât cortina pliată a ușilor cu împachetare. Un alt avantaj al ușilor flexibile rapide cu roluire este că au viteze de deschidere mari, între 1,2 m/s și 2 m/s.
La uși rapide PVC, preț ceva mai ridicat întâlnim la ușile cu roluire; cele cu împachetare au prețuri mai economice.
Cortinele la uși PVC rapide cu roluire pot fi complet transparente (cu niște benzi semi-transparente colorate, de semnalizare), pot fi complet opace (mai rar) sau pot fi opace, cu o bandă transparentă pe toată lățimea ușii. La ușile cu înălțimi mai mici, zona transparentă poate fi toată jumătatea superioară a cortinei ușii rapide.
Ca dimensiuni maxime, pot acoperi goluri de 4–5 m (chiar și 6 m) lățime și 4–5 m înălțime. Există și uși flexibile rapide cu roluire ce pot avea dimensiuni de 8 m lățime și 5 m înălțime. Cu cât ușa este mai mare, rezistența ei la vânt e mai slabă și sunt mai complexe măsurile constructive ce trebuie luate în vederea obținerii unei clase superioare de rezistență la vânt.
2. Rulouri rapide
Sunt numite și uși rapide tip rulou și uși rapide spirală, iar principiul de funcționare e cam același ca la uși industriale tip rulou, diferența fiind că profilele cortinei ruloului rapid nu intră direct în ghidajele laterale, ci prin intermediul unor role de culisare, roluirea deasupra golului nu se face direct pe ax ci în ghidaje tip spirală, iar viteza de deschidere / închidere este mai mare.
Click pt. animație
Cortina de rulou rapid este alcătuită din profile (sleturi) de aproximativ 5–8 cm lățime. Grosimea sleturilor e de 10–12 mm. Când ușa e deschisă, cortina se rulează pe o cale de rulare spiralată, deasupra golului.
Față de ușa rapidă din PVC, ruloul rapid are avantajul că asigură, datorită grosimii sleturilor și datorită sistemului de garnituri de etanșare, o mai bună izolare termică. Rigiditatea cortinei conferă și o rezistență la vânt bună, superioară cortinei flexibile din PVC. Având cortine cu greutăți mai mari, din cauza inerției mari și a pieselor în mișcare în număr mare (unele rulouri rapide au și arcuri de contrabalansare a greutății cortinei), ușile rapide tip rulou pot avea o fiabilitate ceva mai scăzută decât a ușilor rapide din PVC. În plus, au un preț mai mare. Dar sunt situații specifice în care un rulou rapid e cea mai bună soluție de ușă rapidă exterioară și se justifică alegerea lui.
3. Uși secționale rapide
Principiul de funcționare e același cu al ușilor industriale secționale, diferența fiind că panourile ce alcătuiesc cortina ușii sunt mai mici (10–12 cm lățime), iar viteza de deschidere / închidere este mult mai mare. Panourile sunt prinse între ele prin balamale cu fricțiune redusă.

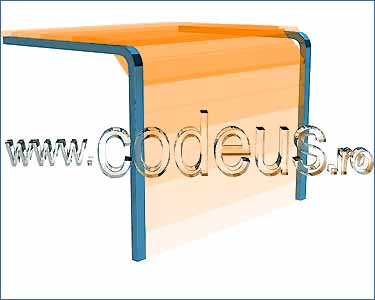

Click pt. animație
Prin intermediul rolelor de culisare, panourile culisează pe sistemul de șine (stâlpi verticali laterali și șine orizontale) și, în poziția „deschis” a ușii, sunt paralele cu plafonul. Grosimea panourilor ce alcătuiesc cortina ușii este, de obicei, de 40 mm (4 cm), dar pot exista și variante de 60 mm sau chiar de 100 mm grosime. Viteza de deschidere uzuală e de aproximativ 1 m/s.
Există o variantă de rulou rapid care utilizează, în loc de șleturi înguste (și subțiri) din aluminiu, panouri PUR asemănătoare cu cele de la ușa secțională rapidă, dar mai înguste decât la ușa secțională, rezultând o ușă rapidă spirală cu bune performanțe de rezistență la vânt, izolare termică și izolare fonică.
4. Uși folding rapide
Sunt numite și uși pliante rapide ori uși pliante automate cu deschidere rapidă și sunt uși cu panouri rigide, articulate vertical, care se pliază lateral, împărțite simetric (cu același număr de canaturi pliante în stânga și în dreapta), acționate electric, cu role și balamale cu fricțiune redusă. Pot fi cu acționare electrică sau pneumatică și pot atinge viteze foarte mari de deschidere, de 2 m/s și chiar 2,5 m/s. Sunt destul de scumpe și mai rar folosite. Sunt întâlnite mai ales la garaje de ambulanțe, de mașini de pompieri şi la alte servicii de urgenţă.
Indiferent de tipul lor, ca să se adapteze cerințelor de siguranță impuse de norme și cerințelor de funcționalitate ale fiecărui proiect, ușile rapide necesită niște accesorii care să le adapteze nevoilor clientului și siguranței în utilizare. Dintre acestea, cele mai importante ar fi elementele de acționare (declanșare a închiderii / deschiderii) și elementele de siguranță în exploatare.
Elemente acționare uși rapide
În varianta standard, toate ușile rapide vin cu un panou de comandă cu trei butoane (SUS / STOP / JOS sau DESCHIS / OPRIT / ÎNCHIS), cu ajutorul căruia ușa rapidă este acționată. Totuși, de cele mai multe ori, sunt necesare sisteme suplimentare, mai avansate de deschidere a ușii:- întrerupător cu șnur – cel mai des întâlnit; e o cordelină ce atârnă în zona ușii, la o anumită distanță de ea; trăgând de acel șnur, ușa se deschide și se poate trece prin golul ei;
- radar (senzor de prezență) – „simte” când ceva / cineva se apropie de ușă și o deschide; există și senzori inteligenți, care diferențiază traficul perpendicular pe ușă de traficul paralel cu ușa;
- buclă de inducție – se înglobează în carosabil și „simte” doar prezențele metalice (motostivuitor, transpalet, cărucior de marfă), fiind insensibilă la traficul pietonal;
- set fotocelule deschidere – un set de fotocelule, amplasate pe stâlpișori, la o anumită distanță de ușă, între care este o „rază” invizibilă; când cineva / ceva trece printre fotocelule, raza e întreruptă și ușa primește comanda de deschidere;
- scanner 3D, senzor de proximitate, transponder etc.
Accesorii siguranță uși rapide
Ca toate ușile operate electric, ușile rapide comercializate în Europa trebuie să se conformeze și cerințelor de siguranță ale normei europene EN 13241-1. Elementele de siguranță ce se impun variază în funcție de tipul de ușă, însă toate tipurile de uși rapide vor avea cel puțin o „barieră de fotocelule” care monitorizează zona dintre stâlpii ușii. Este vorba de o fotocelulă-emițător și o fotocelulă-receptor, aflate față în față. Câtă vreme „raza” dintre cele două fotocelule nu este întreruptă, ușa funcționează normal. Dacă, atunci când ușa rapidă se închide, cineva / ceva intră în cadrul ușii și întrerupe raza dintre fotocelule, atunci ușa se deschide automat și rămâne deschisă, până când fotocelulele „se văd” iarăși, una pe cealaltă. Unele uși rapide au două „raze” de fotocelule, amplasate la două înălțimi diferite (de obicei, 30 cm și 60 cm), iar altele au chiar „grile de fotocelule”, înalte de 90 cm – 250 cm – niște bare verticale, instalate în stâlpii laterali ai ușii, care înglobează mai multe fotocelule, amplasate la 8–12 cm una de alta.
La ușile care nu sunt susceptibile de a genera striviri (uși rapide cu împachetare de dimensiuni mici, de exemplu), muchia inferioară a cortinei ușii nu înglobează elemente de siguranță. La uși rapide PVC mari, precum și la ușile rapide rigide (rulou rapid, secțională rapidă), muchia inferioară a cortinei înglobează o „muchie de siguranță” („safety edge”) – o garnitură tubulară ce are la capete două fotocelule sau are un sistem pneumatic; dacă, la închidere, muchia de siguranță atinge un obstacol, aceasta se deformează și transmite un semnal la panoul de comandă, iar ușa rapidă se deschide, ca să evite strivirea și/sau deteriorarea ușii. La unele modele, o grilă de fotocelule monitorizează permanent muchia inferioară a cortinei ușii și nu permite închiderea ușii atunci când în golul ușii se află un obstacol, iar la acele modele muchia de siguranță poate lipsi.
D.p.d.v. electric, trebuie să existe posibilitatea deconectării rapide a ușii de la sursa de alimentare cu curent electric. În acest scop, panoul de comandă poate avea un buton de urgență, a cărui apăsare întrerupe alimentarea cu curent a ușii. O altă variantă este o priză, amplasată pe perete, în care se introduce ștecherul de alimentare a ușii. În caz de urgență, se scoate ștecherul din priză. În mod eronat, unii montatori renunță la sistemul priză-ștecher și leagă „pe direct” panoul de comandă la rețea - acest tip de instalare este neconform cu normele europene.
Uși rapide – codeus.ro
Fie că e vorba de uși rapide PVC, de rulouri rapide, de uși secționale rapide ori de alte tipuri de uși cu viteză mare de deschidere, sunt proiecte în care utilizarea lor se impune, iar alegerea lor corectă încă din faza de proiectare scutește beneficiarul de cheltuieli suplimentare inutile în faza de exploatare. Fiind produse complexe, high-end, alegerea corectă economisește mii sau chiar zeci de mii de Euro, la un proiect / industrial / comercial / logistic de anvergură.
Uși rapide – preț
Percepția generală că ușa rapidă e un produs „scump și sensibil” trebuie să primească un amendament, totuși. La întrebarea „Care este durata de viață și costul total de operare al unei uși rapide?”, răspunsul poate varia, în funcție de proiect, tipul de ușă și modul de utilizare, dar regula generală care se poate aplica în toate situațiile ar fi că există o relație directă, de proporționalitate inversă, între cele două: dacă este ales tipul de ușă rapidă cel mai potrivit aplicației respective, durata extinsă de funcționare corectă garantează un cost total de operare scăzut și eficiența investiției.
Ușile rapide sunt uși ce înglobează motoreductoare de turații mari și elemente electronice relativ sofisticate. De aceea, sunt niște uși relativ scumpe. Dacă puteți lua o ușă rapidă cu împachetare la 1.500–2.500 Euro + TVA, o ușă rapidă PVC cu roluire poate fi între 3.500 și 8.000 Euro + TVA, un rulou rapid sau o ușă secțională rapidă pot ajunge la 10.000–15.000 Euro + TVA. O ușă rapidă din PVC de exterior, pt. deschideri mari (de până la 8 m), poate costa 16.000–20.000 Euro + TVA.
FAQ uși rapide
În afară de întrebările care și-au găsit deja răspunsul în articol, iată alte câteva:Cum funcționează o ușă rapidă automată?
O ușă rapidă automată funcționează printr-un sistem de acționare electrică (motoreductor) controlat de senzori, butoane, bucle de inducție, fotocelule sau alte sisteme de declanșare. Deschiderea rapidă permite trecerea eficientă a personalului, mărfurilor și a echipamentelor, iar închiderea imediată ajută la menținerea condițiilor de temperatură, umiditate și circulație a aerului.
Care sunt avantajele ușilor rapide industriale față de ușile industriale clasice?
Comparativ cu ușile industriale clasice, ușile rapide oferă timpi reduși de operare (și așteptare), pierderi minime de aer și căldură, precum și un control mai exact al fluxurilor. Aceste avantaje contribuie la eficiență operațională crescută, siguranță sporită și costuri de exploatare mai reduse în spațiile industriale.
Cum contribuie ușile rapide la eficiența energetică și controlul mediului interior?
Prin cicluri rapide de deschidere și închidere, ușile rapide limitează schimburile de aer dintre zone cu temperaturi și umidități diferite. Acest lucru reduce consumul energetic pentru încălzire sau răcire și ajută la menținerea condițiilor controlate în spațiile industriale și logistice.
Ce detalii tehnice și cerințe de proiectare sunt importante la integrarea ușilor rapide industriale?
Integrarea ușilor rapide în proiectare presupune analiza dimensiunilor golului, a ciclurilor de utilizare, a condițiilor de mediu și a cerințelor de siguranță. De asemenea, este importantă compatibilitatea cu sistemele de automatizare, integrarea BMS și coordonarea cu structura și instalațiile clădirii.
Este adevărat, în multe cazuri ușile rapide pot genera economii substanțiale (de energie, timp etc.), iar achiziționarea lor poate fi, de fapt, soluția cea mai economică, în timp. O analiză atentă și aprofundată poate ajuta foarte mult în alegerea unei soluții optime de ușă rapidă, pentru fiecare caz în parte.
